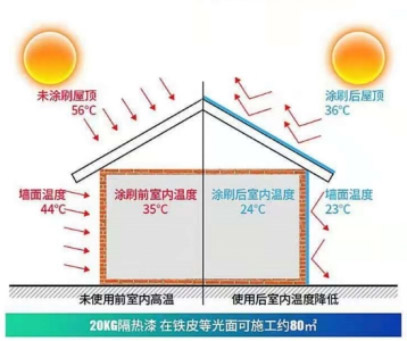

反射隔热涂料在夏热冬冷和夏热冬暖地区已有很多应用试验证明，在屋面和外墙表面使用隔热涂料可以在夏季有效降低内表面温度，提高室内舒适度降低空调耗电量，将有效传热系数法应用于反射隔热涂料的热工计算，该方法不仅考虑了太阳辐射吸收系数、半球发射率等重要参数，还充分考虑了当地气候状况的影响、反射隔热涂料的传热性能进行了计算。分析结果表明该方法可以体现反射隔热涂料对墙体传热性能的影响，是较为科学合理的隔热涂料热工计算解决方案。
一、建筑反射隔热涂料热工计算（等效热阻计算方法）
1、反射隔热涂料等效热阻应按下式计算
式中 Re--反射隔热涂料等效热阻m2k/w
R--涂料基层墙体热阻m2k/w
ε一反射隔热涂料的年传热修正值ε，按下式(2)计算
2、反射隔热涂料的年传热修正值ε
式中hs(hw)--为夏(冬)季空调(采暖)时间，h
△ts(△tw)--为夏(冬)季空调(采暖)温差
∑hs(hw) △ts(△tw)--类似于空调(采暖)度时数
εw一冬李传热系数修正值
εs一夏季传热系数修正值
3、冬、夏季传热系数修正值计算
冬季传热系数修正值
式中Tow--冬季室内采暖温度，℃
Tewi--冬季室外空气温度，℃
Iwi --冬季太阳辐射照度，W／m2
∑--积分符，表示对整个冬季累加
α --外表面换热系数，取19.0W/(m2K)，下同
夏季传热系数修正值：
式中To--夏季室内采暖温度，℃
Tei--夏季室外空气温度，℃
Ii--夏季太阳辐射照度，W／m2
s
∑—积分符，表示对整个夏季累加
i
ρ--太阳辐射吸收系数，反射隔热涂料的热工效果主要通过该系数体现。
根据建筑节能体系计算，大量试验结果表明，当太阳反射率和半球发射率为0.80时，反射隔热涂料具有明显的隔热保温性能，例如：以南京地区气候为代表：当太阳反射率和半球发射率为0.80时，反射隔热涂料等效热阻可以达到0.16～0.20m2K／W(根据朝向、基层墙体不同有区别)，以广州地区气候为代表：当太阳反射率和半球发射率为O．80时，反射隔热涂料等效热阻可以达到0.15～0.28m2K／W(根据朝向、基层墙体不同有区别)。
二、设计
1、设计要点
1.1、建筑反射隔热涂料工程设计方案的选择，应根据各类建筑隔热保温项目的技术要求、区域自然条件、建筑结构特点、工程使用年限、维修管理等因素，经技术经济综合比较后确定。
1.2、采用建筑反射隔热涂料的建筑物传热阻值、热惰性指标等应符合《夏热冬冷地区居住建筑节能设计标准》(JGJl34-2001)、《公共建筑节能设计标准》(GB50189-2005)、《福建省居住建筑节能设计标准》DBJ13-62-2019等相关标准的要求。设计时应进行热工计算，建筑外墙反射隔热涂料的等效热阻计算值见表1.2。
表1.2建筑外墙反射隔热涂料的等效热阻计算值
|
墙体方向 |
等效热阻（m2·K/W） |
热惰性指标 |
|
东、西 |
0.20 |
0 |
|
南 |
0.19 |
0 |
|
北 |
0.18 |
0 |
1.3、建筑反射隔热涂料构造应包覆门窗外侧洞口、女儿墙以及封闭阳台等热桥部位，应做好隔热保温工程的密封和防水构造设计，确保雨水不会渗入保温层和基层；水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。在隔热保温系统上安装的设备或管道应固定于基层上。
1.4、建筑反射隔热涂料的抹面层中应设计分格缝，分格缝应根据建筑物立面分层设置，设置分格缝时宜采用塑料或其他材料制成的分格条做模具，将分格条临时粘贴在隔热保温层表面，待防护层砂浆粉刷结束后将分格条取出，形成分格缝。并应做好分格缝的防水设计，确保雨水不会渗入隔热保温层和基层。
2、基本构造
|
|
表2建筑反射隔热涂料系统基本构造 |
||||||||||||||||
|
建筑反射隔热涂料主要由墙面腻子、建筑反射隔热涂料专用底漆、建筑反射隔热涂料面漆及有关辅助材料组成， 具体构造见表2。 |
|
||||||||||||||||
附:浙江省、上海市建筑反射隔热涂料等效热阻和热工参数
A、 浙江省《DB33/T1137 -2017》建筑反射隔热涂料应用技术规程的相应计算方法
1、根据ρc查询涂料的等效热阻值Req
根据《GB/T50176-2016》的气候分区，依据浙江省技术规程《DB33T/1137-2017》附录A，表A.0.1,其使用反射隔热涂料等效热阻按下表取值:
《DB33T/1137-2017》浙江省建筑反射隔热涂料技术应用规程附录A——表A.0.1
|
污染修正后的太阳光反射比a’ |
a’>0.7 |
0.6≤ 0.7 |
0.5≤0.6 |
0.4≤0.5 |
|
|
等效热阻值(北区) |
1.5≤2 |
0.15 |
0.11 |
0.09 |
0.06 |
|
1.2≤1.5 |
0.19 |
0.16 |
0.12 |
0.07 |
|
|
1.0≤1.2 |
0.24 |
0.2 |
0.15 |
0.09 |
|
|
0.7≤1.0 |
0.28 |
0.23 |
0.18 |
0.11 |
|
|
K≤0.7 |
0.4 |
0.34 |
0.25 |
0.16 |
|
|
等效热阻值(南区) |
2.0≤2.5 |
0.17 |
0.13 |
0.07 |
- |
|
1.5≤2.0 |
0.21 |
0.17 |
0.09 |
0.06 |
|
|
1.2≤1.5 |
0.24 |
0.20 |
0.12 |
0.07 |
|
|
1.0≤1.2 |
0.27 |
0.22 |
0.15 |
0.09 |
|
|
0.7≤1.0 |
0.32 |
0.24 |
0.18 |
0.11 |
|
|
K≤0.7 |
0.4 |
0.34 |
0.25 |
0.16 |
|
注：K为外墙或屋面未采用建筑反射隔热涂料的传热系数，单位W/(m2.K)
举例：项目所在地为浙江湖州，墙体是自保温墙体，未采用反射隔热涂料时，K值为1.07
|
材料名称 (由外到内) |
厚度δ |
导热系数λ |
蓄热系数S |
修正系数 |
热阻R |
热惰性指标 |
|
(mm) |
W/(m.K) |
W/(㎡.K) |
α |
(㎡K)/W |
D=R*S |
|
|
水泥砂浆 |
20 |
0.93 |
11.37 |
1.00 |
0.022 |
0.24 |
|
加气混凝土砌块 |
200 |
0.22 |
3.59 |
1.25 |
0.727 |
3.26 |
|
水泥砂浆 |
20 |
0.93 |
11.37 |
1.00 |
0.022 |
0.24 |
|
各层之和∑ |
240 |
－ |
－ |
－ |
0.771 |
3.98 |
|
附加热阻 |
反射隔热外饰面(ρ<0.29)))))))) |
0 |
|
|||
|
外表面太阳辐射吸收系数 |
0.14[默认] 修正后:0.27 |
|||||
|
传热系数K=1/(0.16+∑R) |
1.07 |
|||||
湖州属于夏热冬暖地区(北区)，项目使用高效能反射隔热涂料，按照表C .0.1，据a’(1-ρc)值及K值查询得，对应的等效热阻值为Req=0.24。
2、代入等效热阻值Req计算相应的热工参数
该等效热阻Req=0.24可作为附加热阻，代入到PKPM软件中，求得K值=0.85：
|
材料名称 (由外到内) |
厚度δ |
导热系数λ |
蓄热系数S |
修正系数 |
热阻R |
热惰性指标 |
|
(mm) |
W/(m.K) |
W/(㎡.K) |
α |
(㎡K)/W |
D=R*S |
|
|
反射隔热涂料 |
0.12 |
0.0005 |
1 |
1.0 |
0.24 |
0.24 |
|
水泥砂浆 |
20 |
0.93 |
11.37 |
1.00 |
0.022 |
0.24 |
|
加气混凝土砌块 |
200 |
0.22 |
3.59 |
1.25 |
0.727 |
3.26 |
|
水泥砂浆 |
20 |
0.93 |
11.37 |
1.00 |
0.022 |
0.24 |
|
各层之和∑ |
240 |
－ |
－ |
－ |
1.011 |
3.98 |
|
附加热阻 |
反射隔热外饰面(ρ<0.29)))))))) |
0.24 |
|
|||
|
外表面太阳辐射吸收系数 |
0.14[默认] 修正后:0.27 |
|||||
|
传热系数K=1/(0.16+∑R) |
0.85 |
|||||
相应地，若反射隔热涂料中深色系，明度处于中明度区间，则根据墙体未使用反射隔热涂料的K值，及中明度反射隔热涂料的反射比所在区间，从表C.0.1中查询到相对应等效热阻值，代入到PKPM软件中，计算出相应数值。
本说明中所涉及的计算方法，均来自浙江省反射隔热涂料技术规程《DB33T/1137-2017》，详细情况可参阅此标准说明。
B、上海市《DG/TJ08-2200-2016》建筑反射隔热涂料应用技术规程的相应计算方法
1、计算涂料污染后的太阳光反射比
参照标准《DG/TJ08-2200-2016》中4.3.2的要求，“建筑和屋面采用反射隔热涂料进行隔热设计、节能设计时，应直接采用污染后的太阳光反射比进行计算”那么，污染后的太阳光反射比的计算方法为:
a’=(1-A%)*α
式中：a’——污染后涂料饰面实验室检测的太阳光反射比
A——污染后太阳光反射比变化率
α——污染前涂料饰面实验室检测的太阳光反射比
2、根据αc查询涂料的等效热阻值Req
依据上海市技术规程《DG/TJ08-2200-2016》，表4.3.1,其使用反射隔热涂料等效热阻按下表取值:
表4.3.1 外墙使用反射隔热涂料的等效热阻值
|
污染后的太阳光反射比αc |
a’>0.7 |
0.6≤ 0.7 |
0.5≤0.6 |
0.4≤0.5 |
|
|
等效热阻值Req |
1.0≤1.2 |
0.24 |
0.20 |
0.15 |
0.09 |
|
0.7≤1.0 |
0.28 |
0.23 |
0.18 |
0.11 |
|
注：K为外墙或屋面未采用建筑反射隔热涂料的传热系数，单位W/(m2.K)
举例：项目所在地为上海，原设计墙体采用EPS保温，未采用反射隔热涂料时，K值为0.89
|
材料名称 (由外到内) |
厚度δ |
导热系数λ |
蓄热系数S |
修正系数 |
热阻R |
热惰性指标 |
|
(mm) |
W/(m.K) |
W/(㎡.K) |
α |
(㎡K)/W |
D=R*S |
|
|
水泥砂浆 |
20 |
0.93 |
11.37 |
1.00 |
0.022 |
0.24 |
|
钢筋混凝土 |
200 |
1.74 |
17.20 |
1.00 |
0.115 |
1.98 |
|
挤塑聚苯板(EPS)(033级) |
30 |
0.033 |
0.32 |
1.10 |
0.826 |
0.29 |
|
水泥砂浆 |
10 |
0.930 |
11.37 |
1.00 |
0.011 |
0.12 |
|
各层之和∑ |
260 |
－ |
－ |
－ |
0.97 |
2.63 |
|
附加热阻 |
反射隔热外饰面(ρ<0.29)))))))) |
0 |
|
|||
|
外表面太阳辐射吸收系数 |
0.14[默认] 修正后:0.27 |
|||||
|
传热系数K=1/(0.16+∑R) |
0.89 |
|||||
项目使用高效能反射隔热涂料，按照表C .0.1，据a’(1-ρc)值及K值范围查询得，对应的等效热阻值为Req=0.28。
3、代入等效热阻值Req计算相应的热工参数
该等效热阻Req=0.28可作为附加热阻，且原保温层更改为无机保温高料，代入到PKPM软件中，求得K值=0.95：
|
材料名称 (由外到内) |
厚度δ |
导热系数λ |
蓄热系数S |
修正系数 |
热阻R |
热惰性指标 |
|
(mm) |
W/(m.K) |
W/(㎡.K) |
α |
(㎡K)/W |
D=R*S |
|
|
反射隔热涂料 |
0.3 |
|
|
|
0.28 |
|
|
水泥砂浆 |
20 |
0.93 |
11.37 |
1.00 |
0.022 |
0.24 |
|
钢筋混凝土 |
200 |
1.74 |
17.20 |
1.00 |
0.115 |
1.98 |
|
无机保温膏料 |
30 |
0.055 |
1.23 |
1.15 |
0.474 |
0.29 |
|
水泥砂浆 |
10 |
0.930 |
11.37 |
1.00 |
0.011 |
0.12 |
|
各层之和∑ |
260 |
－ |
－ |
－ |
0.90 |
2.63 |
|
附加热阻 |
反射隔热外饰面(ρ<0.29)))))))) |
0 |
|
|||
|
外表面太阳辐射吸收系数 |
0.14[默认] 修正后:0.27 |
|||||
|
传热系数K=1/(0.16+∑R) |
0.95 |
|||||
相应地，若反射隔热涂料中深色系，明度处于中明度区间，则根据墙体未使用反射隔热涂料的K值，及中明度反射隔热涂料的反射比所在区间，从表C.0.1中查询到相对应等效热阻值，代入到PKPM软件中，计算出相应数值。
本说明中所涉及的计算方法，均来自上海市反射隔热涂料技术规程《DG/TJ08-2200-2016》，详细情况可参阅此标准说明。
